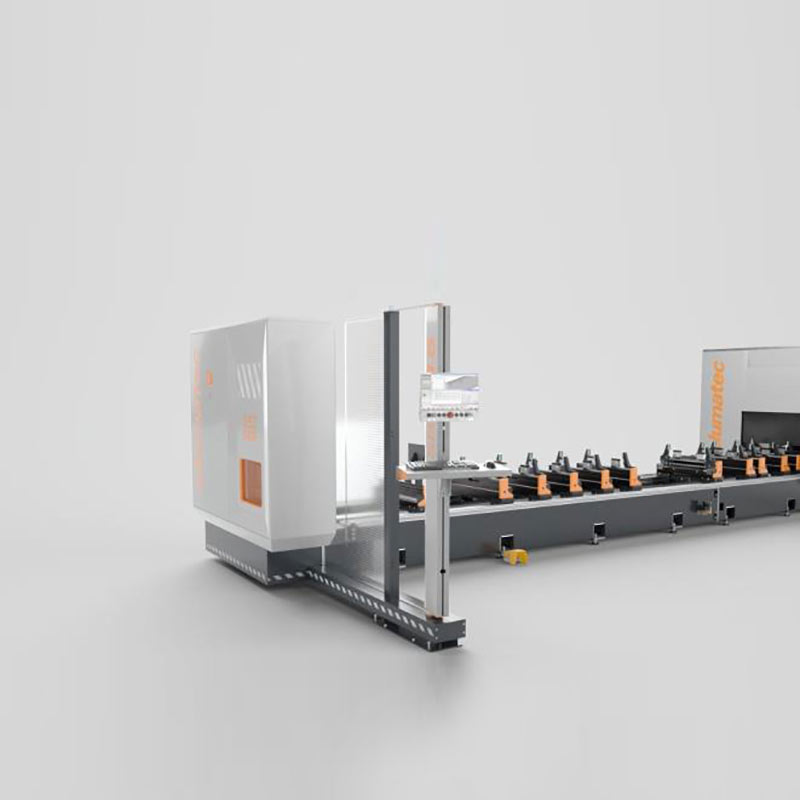

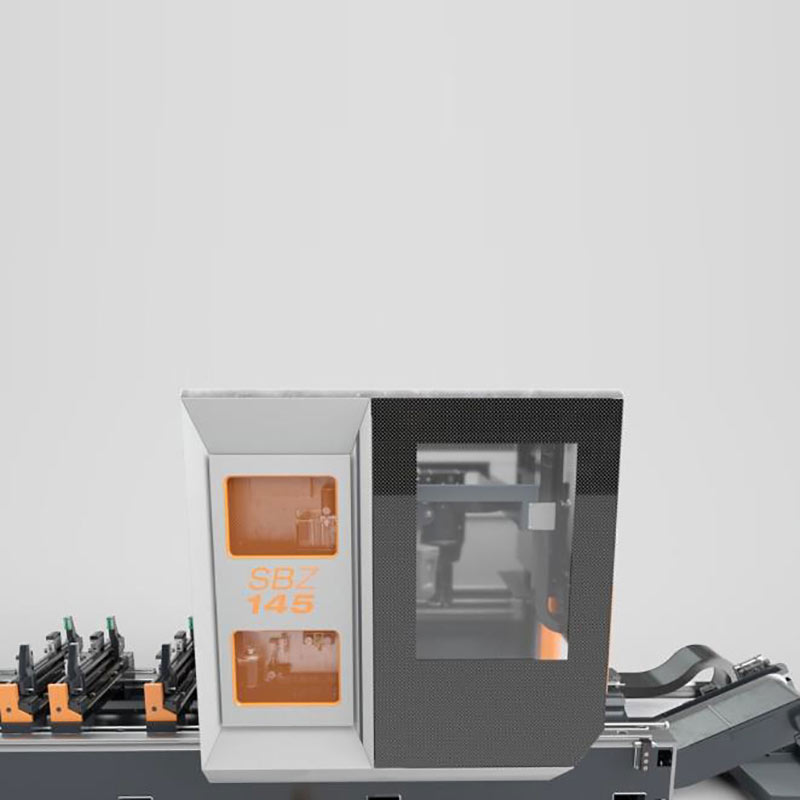

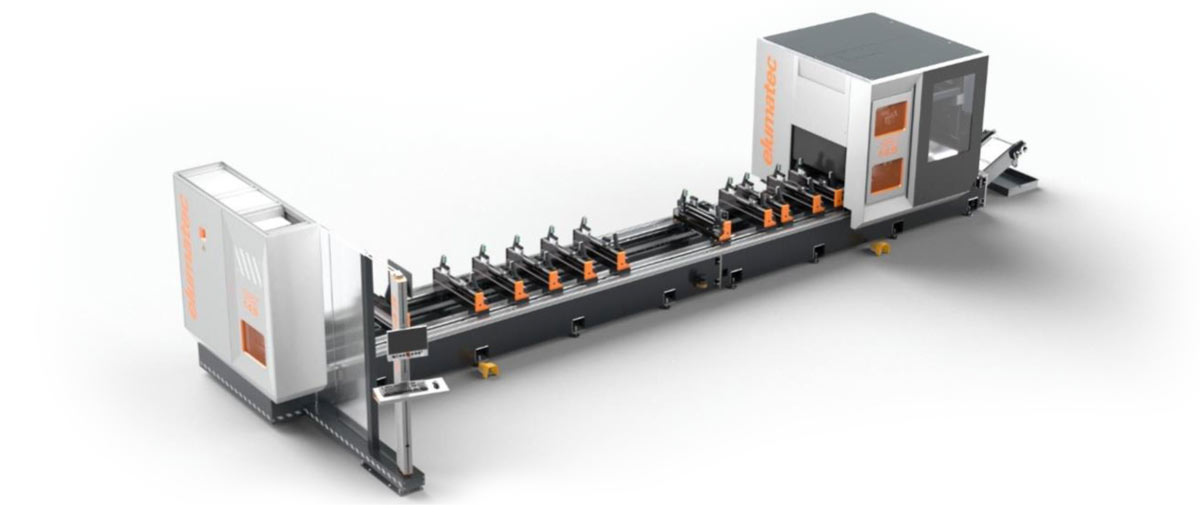

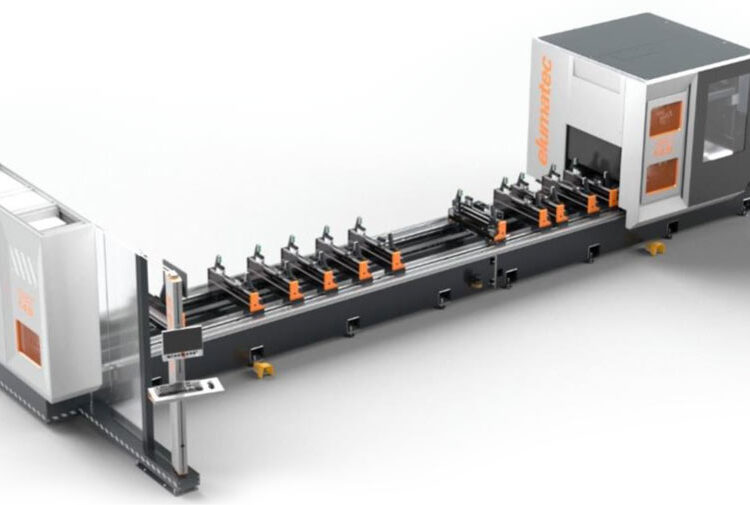

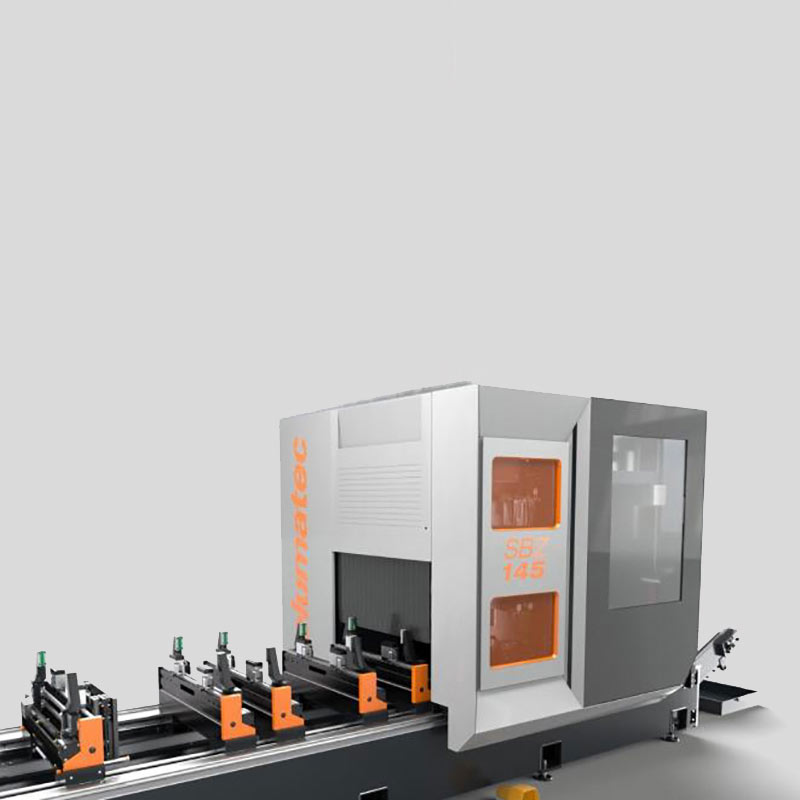

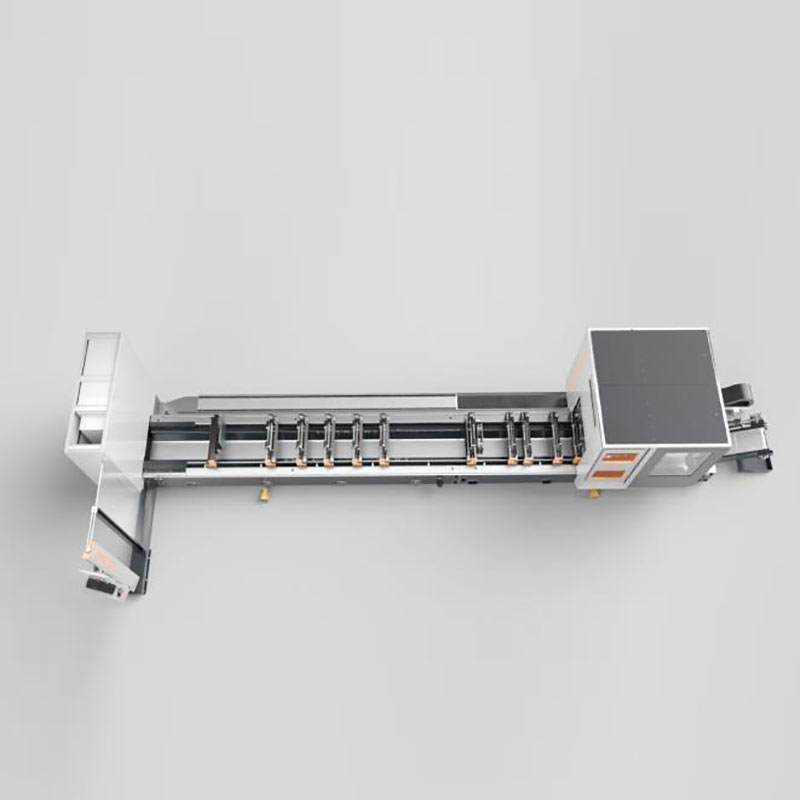

Dizajniran za obradu zahtjevnih metalnih konstrukcija i industrijske uporabe, SBZ 145 sa svojih 5-osi nudi mogućnost obrade profila 320 mm x 320 mm x 7500 mm. Opremljen autonomnim pozicioniranjem stezača, velikim mogućnostima za pohranu alata za glodanje, bušenje, narezivanje navoja i listova pile, SBZ 145 ima brojne mogućnosti obrada, rezanja profila s obradom ili, opcionalno, u rad s obradom prethodno izrezanih pojedinačnih dijelova. Uz opcionalnu kutnu glavu, moguća je obrada 6 strana profila. Za daljnje individualne zahtjeve, sustav se može opremiti dodatnim uređajima za stezanje, mjernom sondom, alatom i mjerenjem duljine profila, čime nudi dodatne mogućnosti za obradu profila.
Sustav koristi dokazani eluCam HMI – savršen za kratko razdoblje obuke i prelazak s dobro poznatih elumatec centara za obradu profila! Upravljanje se provodi putem eluCad-a koji ima raznovrsne funkcije povezivanja i uvoza operacija sa standardnih programa za izradu prozora i metalnih konstrukcija, kao i uobičajeni CAD softver. S integracijom u eluCloud, sustav je spreman za zahtjeve Industrije 4.0.
Standardna oprema:
- 5-osni centar za obradu profila u robusnoj i stabilnoj konstrukciji
- Dizajniran za fleksibilnu i učinkovitu obradu aluminijskih i čeličnih profila
- Sve operacije poput glodanja, bušenja, narezivanja navoja, urezivanja i rezanje odvijaju se kada je profil u mirovanju kako bi se zaštitila površina profila
- Brzo pozicioniranje jedinice za obradu do 75 m/min zahvaljujući dinamičkim servo pogonima
- 6-osna obrada odozdo s kutnom glavom (opcionalno)
- Pokretni, vertikalno postavljeni alatni magazin osigurava kratko vrijeme izmjene alata i optimalne cikluse obrade
- Centar može biti opremljen s 12 standardnih alata i 6 posebnih alata (kutna glava i posebni alat za glodanje). Uz to, mogu se koristiti list pile D = 500 mm i D = 254 mm.
- Autonomno pozicioniranje stezača
- Dvije odvojene zone za obradu omogućuju obradu u opcionalnom načinu rada. Pristup je osiguran bočnim sigurnosnim ogradama, svjetlosnim barijerama i opcionalnom središnjom zaštitom pomoću lasera za operacije koristeći dva područja stezanja.
- 5-osna CNC kontrola
- Nije potreban referentni hod osi zahvaljujući korištenju apsolutnog enkoderskog sustava
- Mrežna veza i USB sučelje
- Operativni sustav Windows i 21,6″ zaslonom
- Daljinsko održavanje putem Interneta
- eluCloud-ready
Dodatna oprema:
- Način rada s laserskom zaštitom područja
- Obrada profila uključujući 2 dodatna uređaja za stezanje materijala
- Integrirani transporter za otpad
- Barcode scanner
- Termo direkt printer
- Narezivanje navoja
