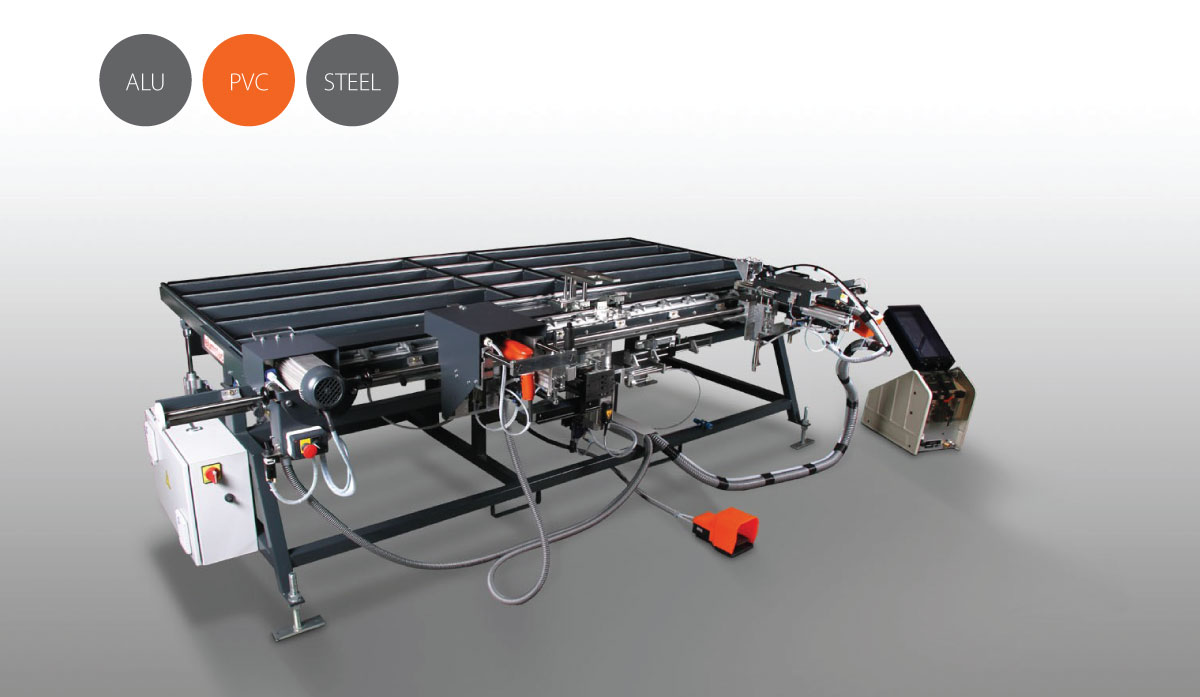

Montažni centar FAZ2800 za ugradnju okova na prozorskim krilima izrađenih od PVC i aluminijskih profila.
Zbog potrebe tržišta tvrtka elumatec napravila je vrlo moderan i lako upravljiv montažni centar kojeg bi trebale imati sve velike i male proizvodnje PVC stolarije. Zbog svoje svestranosti moguće je izvesti sa jednim operaterom sve radnje na prozorskom krilu nakon varenja i čišćenja kao što su: mjerenje i rezanje okova na točnu dimenziju, učvršćenje okova, bušenje brava, bušenje poluolive, bušenje pantiju, namještanje agregata ako postoje različite visine krila, laserski pokazivač zbog veće preciznosti, spremanje okova iznad montažnog centra… i još mnogo drugih operacija.
Prozorska krila
- Ergonomično fiksiranje okova u vrlo kratkom vremenu
- Montažni stol ima mogućnost mjerenja i rezanja okova na točnu dimenziju
- Optimizacija obrade prozorskih okvira izvođenjem više radnih operacija
- Pneumatsko podešavanje nagiba radnog stola
- Pneumatsko pozicioniranje prozorskih okvira, jedinice za mjerenje i centriranje
- Mehanizam za centriranje i pozicioniranje položaja ručke na definiranu mjeru
- Dva bloka za zaustavljanje kod različitih širina krila
- Pokretna jedinica za armaturne vijke sa pneumatskim namještanjem po visini
- Manualno umetanje dužih vijaka
- Automatsko isključivanje dubine
- Spremište za vijke sa dovodom
- Zaštita površine radnog stola sa plastičnim profilima – manje oštećenje na krilima prozora
Tehničke informacije
- Dužina stola 2.800 mm
- Širina stola 1.400 mm
- Ukupna dužina montažnog centra 3.400 mm
- Ukupna širina montažnog centra 2.000 mm
- Težina 450 kg
- Podesiva visina stola 850-1.000 mm
- Nagib stola približno 15°
- Unutrašnje dimenzije prozorskog okvira približno 280 – 2.300 mm
- Dovod komprimiranog zraka 7 bara
- Potrošnja zraka:
- Jedinica za dovod vijaka cca. 250 l/min
- Jedinica za stezanje cca. 35 l/min
- Dimenzije vijka:
- promjer glave 5.0 – 9.0 mm
- promjer 3.5 – 4.5 mm
- dužina cca. 10.0 – 35.0 mm
- Napajanje 230/400 V, 3 ~ , 50Hz
- Potrošnja električne energije cca. 3 kW
